Heinkel 162

Restauration Statique (en attente d'exposition au Musée de l'Air et de l'Espace)

Le Chasseur du Peuple (Volksjäger) fut une utopie du III° Reich, mais finalement un avion extraordinaire, unique en son genre :

  • premier avion de chasse mono réacteur

  • premier avion de chasse monoplace mono réacteur à siège éjectable

  • un des rares avions de chasse à train tricycle

  • le seul construit en si peu de temps (3 mois) de la planche à dessins au prototype.



Près de 200 exemplaires furent construits par trois usines d'assemblages :

  • Heinkel-Rostock à Marienehe dès la mi-janvier 45, avec les numéros constructeur (wnr.) de la série 120000 pour 120 avions de la version A-2 à canons de 20mm.

  • Heinkel-Hinterbrühl fin janvier 45 avec la série 220000 pour les prototypes et la pré-série.

  • Junkers-Bernburg fin février 45 avec la série 310000 pour près de 30 appareils de la version A-1 à canons de 30mm.

  • Une quatrième usine (la sinistre Mittelweke près du camp de Dora) devait produire la tranche 300000 mais elle ne fut jamais opérationnelle, priorité étant donnée aux V1 et V2.



Propulsé par un réacteur BMW 003E-1 de 800 kgp, le fuselage est entièrement métallique pour une longueur de 9,05m , les ailes d'une envergure de 7,20m sont en bois ainsi que les gouvernails, les dérives, les trappes de fuselage et le cône de nez. Ces parties en bois étaient réalisées par une multitude de petits ateliers de menuiserie disséminés autour des usines d'assemblages. Le réacteur, situé au-dessus du pilote, souffle entre les 2 dérives et le carburant est versé directement dans les ailes de bois imprégnées spécialement. En cas d'urgence, un siège d'éjection rudimentaire permettait au pilote d'éviter l'entrée d'air du moteur.



Un seul groupe fut opérationnel avec une trentaine de He162, le I./JG1 basée à Leck près la frontière Danoise pendant les derniers jours de la guerre du 16 avril au 8 mai 1945.

Ces avions connurent quelques combats aériens; comme le 19 avril avec la perte du Feldwebel Kirchner sur le '2 jaune'. L'autre perte date du 26 avril 1945 avec le Unteroffizier Rechenbach au dessus de Leck durant un combat contre un Spitfire. De même le 2nd Lieutenant Guy F.Cary du 15th Tactical Reconnaissance Squadron, 10th PRG de la US 9th Air Force revendiqua une victoire sur He 162 à 3 km au NE de Bernburg, sûrement un Heinkel de convoyage ou d'essais des usines Junkers. Une autre victoire non confirmée le 4 mai contre un Typhoon ou un Tempest par le Leutnant Rudolf Schmitt au dessus de Rostock sur le '1 blanc'.

Ancre 1

Le He 162 n° 120015

Memorial-Flight a entrepris en juin 2005 la restauration du He 162 n° 120015 pour le compte du Musée de l'Air et de l'Espace. Cet avion est l'un des derniers survivants du premier chasseur monoreacteur et un des rares quasiment complet.



A l'arrivée des Britanniques à Leck le 15 mai 1945, 27 He 162 se trouvaient sur ce terrain. Cinq de ces avions furent attribués aux Français en février 1946, deux de type A-1 (le wnr.310012 '7 rouge' et le wnr.310003 '5 jaune') et trois de type A-2 (le wnr.120093 '2 blanc', le wnr.120223 '1 jaune' et le wnr.120015). On sait aujourd'hui que la France a eu au moins sept appareils de ce type (donc deux de plus que la liste officielle).



Seuls les trois de type A-2 volèrent sous les couleurs françaises d'avril 1947 à juillet 1948. Le 120015 reçut le numéro français 2 et une peinture uniforme gris-beige. Il fit la majorité des vols soit près de 14 heures sur un total de 18 heures, chaque vol durant entre 20 à 30 mm. Cela permit à une trentaine de pilotes de l'Armée de l'Air de se familiariser au vol sur réacteur en attendant l'arrivée des premiers Vampire en 1949.



Arrêtés de vol en juillet 48 après l'accident fatal du Capitaine Schlienger sur le n°01, le 120015 est donné à l'école des mécaniciens de Rochefort-sur-Mer en janvier 1949 ou il reçu une nouvelle peinture rouge-bordeaux. Transféré au Musée de l'Air à Meudon en août 1952, il fut peint au début des années soixante en vert-noir pour finalement être repeint en 1975 dans des couleurs approximatives en tant que wnr.120223.

La restauration

!
Widget Didn’t Load
Check your internet and refresh this page.
If that doesn’t work, contact us.

Détails de la restauration

Vidéo : Essai de train

Pour la première fois depuis 60 ans, video d'une séquence de train complète.

Photoscope

La radio FUG-24 et l'IFF FUG25a (cockpit).

!
Widget Didn’t Load
Check your internet and refresh this page.
If that doesn’t work, contact us.

Photoscope

La radio FUG24 et l'IFF (soute arrière).

!
Widget Didn’t Load
Check your internet and refresh this page.
If that doesn’t work, contact us.

Photoscope

Le cockpit.

!
Widget Didn’t Load
Check your internet and refresh this page.
If that doesn’t work, contact us.

Photoscope

La verrière.

!
Widget Didn’t Load
Check your internet and refresh this page.
If that doesn’t work, contact us.

Photoscope

Le puit de train avant.

!
Widget Didn’t Load
Check your internet and refresh this page.
If that doesn’t work, contact us.

Photoscope

Le puit de train principal.

!
Widget Didn’t Load
Check your internet and refresh this page.
If that doesn’t work, contact us.

Photoscope

La soute à munition.

!
Widget Didn’t Load
Check your internet and refresh this page.
If that doesn’t work, contact us.

Photoscope

Le canon de 20mm MG151-20.

!
Widget Didn’t Load
Check your internet and refresh this page.
If that doesn’t work, contact us.

Photoscope

Le parachute.

!
Widget Didn’t Load
Check your internet and refresh this page.
If that doesn’t work, contact us.

Photoscope

Les équipements pilote.

!
Widget Didn’t Load
Check your internet and refresh this page.
If that doesn’t work, contact us.

Photoscope

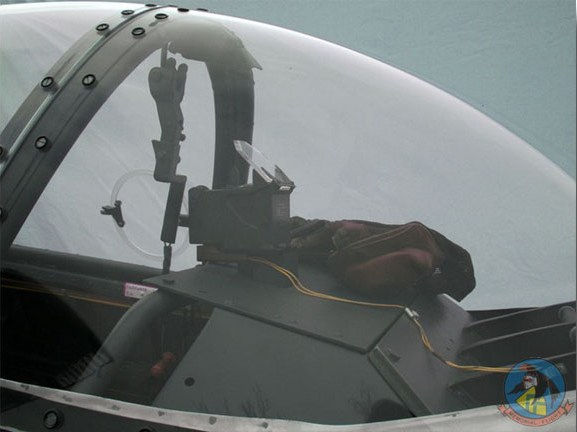

Le collimateur :

Sur les Heinkel 162 le collimateur monté était un REVI 16B standard (sans pare soleil).

Le pilote peut sélectionner un réticule blanc ou rouge.

!
Widget Didn’t Load
Check your internet and refresh this page.
If that doesn’t work, contact us.

Photoscope

Le pistolet lance-fusée.

!
Widget Didn’t Load
Check your internet and refresh this page.
If that doesn’t work, contact us.

Photoscope

La section arrière :

Le camouflage de l'ensemble de la partie arrière du fuselage est conforme à l'Oberflächenschutzliste 8-162 du 9 janvier 1945, à savoir RLM 81,82 et 76 peint par sous ensembles.

!
Widget Didn’t Load
Check your internet and refresh this page.
If that doesn’t work, contact us.

Photoscope

Les trains principaux :

Détail intéressant, les trains gauche et droit sont différents.

Le train droit, des derniers modèles de Me109 (G10-K4), est peint en RLM66. La signification de la bande noire peinte à la main est inconnue.

Le train gauche, d'un modèle antérieur de Me109 (...-G6) est RLM 76. Le haut du fut d'un type différent est peint en RLM 02. La fusée a été ralongée pour recevoir les roues de 660x190.

Noter la différence de cheminement du circuit hydraulique des deux trains.

!
Widget Didn’t Load
Check your internet and refresh this page.
If that doesn’t work, contact us.

Photoscope

Le train avant.

!
Widget Didn’t Load
Check your internet and refresh this page.
If that doesn’t work, contact us.

Photoscope

L'aile :

Le camouflage et les marquages ne sont certains que pour le N°120015. Il ne faut en aucun cas en faire une généralité pour tous les autres He162.

Une publication sur le 120015 qui comprendra, entre autres, une couverture de la restauration, une révision des plans existant et une étude exhaustive des différents marquages et camouflages portés par cet appareil est en prévision.

L'extrados est RLM 70 et l'intrados RLM 65.

Après avoir enlevé minutieusement toutes les couches de peinture et référencé les marquages français et allemand, quelques photos montrent l'aile du He162 pendant son décapage, présentée pour découvrir sa construction bois si particulière.

!
Widget Didn’t Load
Check your internet and refresh this page.
If that doesn’t work, contact us.

Photoscope

Le moteur (BMW 003).

La vidéo vous montre le fonctionnement du cône d'éjection de la tuyère.

!
Widget Didn’t Load
Check your internet and refresh this page.
If that doesn’t work, contact us.
He162 Exhaust cone

He162 Exhaust cone

Lire la vidéo

Photoscope

Le Riedel (démarreur).

!
Widget Didn’t Load
Check your internet and refresh this page.
If that doesn’t work, contact us.

Photoscope

La boîte à munitions.

!
Widget Didn’t Load
Check your internet and refresh this page.
If that doesn’t work, contact us.

Photoscope

Le siège éjectable.

!
Widget Didn’t Load
Check your internet and refresh this page.
If that doesn’t work, contact us.

Morceaux d'histoire

La restauration d'un appareil aussi ancien et rare est aussi l'occasion de redécouvrir son histoire.

Une identité confirmée

Après bien des années de supputations, le He 162 du Musée de l'Air et de l'Espace nous livre enfin sa véritable identité. Il s'agit donc d'un des premiers exemplaires de série, construit sous le numéro RLM 120015.

!
Widget Didn’t Load
Check your internet and refresh this page.
If that doesn’t work, contact us.

Marquage au crayon

Lors de la restauration de la soute de train, Nous avons trouvé ce marquage au crayon.

On peut y lire le nom et l’adresse d’un homme qui a du travailler sur cet appareil.

LUBCZINSKI

WERNER

SANDERSDORF / KRS/

BITTERFELD



Nous souhaiterions avoir des informations sur cet homme ou sa descendance car cela représente une part importante de l’histoire du N° 120015.

Un avion n’est pas uniquement une superbe pièce d’ingénierie.

Si vous trouvez des infos, contactez nous.


Spécifications

Longueur : 9.05m

Envergure : 7 .20m

Masse en charge : 2695 kg

Moteur : 1 réacteur BMW 003E-1 de 800 kgp

Vitesse : 840 km/h

Autonomie : 975 km

Equipage : 1

Armement : 2 canons Mauser MG151 de 20mm

A voir

Article: Heinkel 162 / Flugzeug (allemand, octobre 2005), 1 page


Article: Heinkel 162 / Flugzeug (allemand, novembre 2005), 1 page
